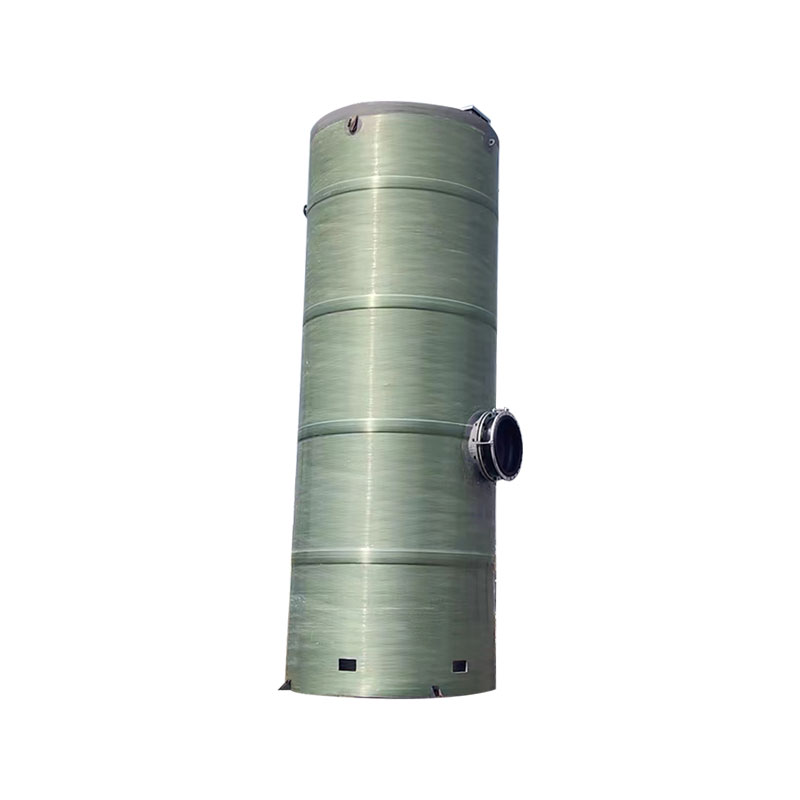

FRP一体型昇降ポンプステーション

使用条件:

液体：都市下水、雨水、排水、廃水、原水。

2.統合揚水ポンプステーションの設計

モジュラー湿式井戸ポンプステーション: 給水ポンプは自動結合湿式設置を採用しており、すべてのシステムは内部メンテナンスプラットフォームと地上制御パネルを備えた同じ坑井内に統合されています。オンサイトでの設置時間を短縮し、システムの信頼性を向上させるために、操作とメンテナンスが簡単であることが求められ、輸送前に事前に設置され工場でテストされます。

3. 統合プレハブポンプステーションの性能と利点

需要に応じてカスタマイズ

1.統合リフティングポンプステーションの主構造は、繊維を巻いたガラス繊維強化プラスチック（GRP）以上の材料で作られており、強く、耐久性があり、長持ちします。ポンプステーションは、水中下水ポンプ、パイプ、バルブ、制御システムの電気機器、メンテナンス設備のプラットフォームを含む統合ユニットとして輸送されます。

2.すべての部品は会社によって供給される必要があります
すべての部品が提供され、各部品は動作条件の品質要件を満たし、相互に完全に一致します。ポンプ ステーションは、設計機関の図面の技術要件に従って、メーカーによって製造、デバッグ、保守、保証が行われます。

3. コスト削減の要件を満たす
従来のコンクリート構造のポンプ場と比較して、総建設コストの25％〜30％を節約できます。簡素化された設計プロセスと建設プロセスにより、エンジニアリング建設時間を約 2 週間節約できます。

4. 高品質のコンポーネント
ポンプ ステーションは、設計の技術要件に従って工場で完全に製造、テスト、組み立てられます。シリンダーは強力で、繊維を巻いたグラスファイバーの強度要件は、従来の積層グラスファイバーの強度要件の 2 倍以上と同等であり、腐食、引き裂き、その他の破壊力に耐え、長期にわたる防水性を保証します。

IV.プレハブポンプ場の構造

1. 滑り止めトップカバー
エンボス加工されたアルミニウムプレート製で、盗難防止用の安全ロックが装備されており、簡単に開けることができます。

2.ポンプステーションカバー
グラスファイバー製で、安全バスケットグリル、換気排気パイプ、手すりが付いています。

3. グラスファイバーシリンダー
連続的に巻かれた強化ガラス繊維シリンダー。均一な厚さを確保し、設計要件を満たすために、コンピューター制御の巻き取りプロセスが採用されています。品質は安定しています。漏れがないことを確認するために、工場を出る前に漏れ防止テストが必要です。

4. リフティングラグ
外部一体型リフティングラグは取り付けが簡単です。

5. マッチングウォーターポンプ
適合ブランドの水中汚水ポンプは、設計負荷範囲内で振動やキャビテーションがなく、スムーズに作動します。

6. 圧力パイプライン
ステンレス製の圧力パイプライン。すべてのパイプラインは、漏れを防ぐために工場から出荷される前に圧力テストに合格します。

7. サービスプラットフォーム
バルブとウォーターポンプのメンテナンスのための組み込みサービスプラットフォーム。必要に応じて、さまざまな形状、位置、高さのカスタマイズされたプラットフォーム。

8. 液面センサー
圧力センサー（標準装備）・フロートスイッチを採用し、特殊監視電気機器を装備し、ポンプ所液面の自動制御運転を実現します。

9. グリル
グリルはバスケットグリルまたは破砕グリルを使用しており、ポンプステーションのFRPシリンダーの水入口に設置されており、安全で信頼性があります。メンテナンスや修理に便利なガイドレールが装備されています。

10. 屋外ステンレス鋼制御盤
手動でも自動でも可能です。以下の制御機能を実現できます。

(1)毎日の自動位置決めによりポンプ場の無人化を実現。

(2) 複数台使用、１台待機、相互バックアップ、自動切替、高水位同時稼働、故障時自動切替。
